多倍率镜头

核心优势

  • 完美的放大倍率稳定性和齐焦性
    得益于极其精准的定位系统,变焦后无需重新校准或重新对焦。
  • 双远心
    适用于高精度测量。
  • 卓越的图像中心稳定性
    在每一放大倍率处保持图像中心不变。
  • 全电动控制
    通过软件设置变焦放大倍率。
  • 快速静默操作
    最多需要 2 秒,即可实现不同放大倍率间的安静切换。
  • 可提供包含实测光学参数的详细检测报告。
发现更多

New!

Camera phase adjustment available on selected models for easy and hassle-free integration.

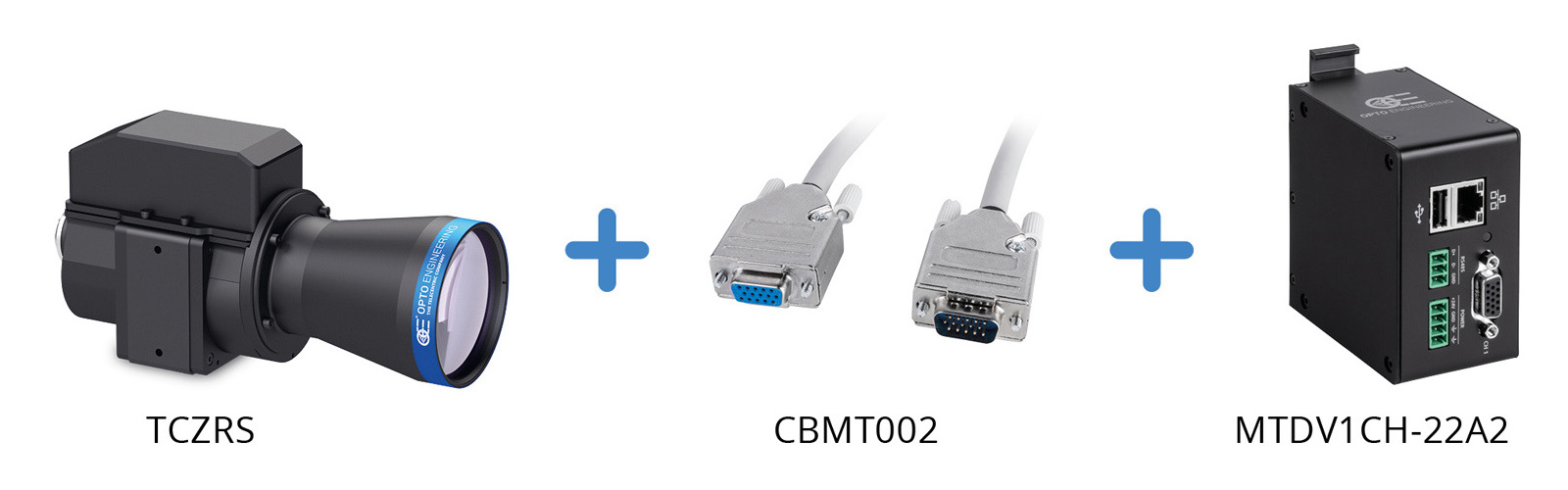

产品组合

需单独订购

Application example

TCZR 036S 在四种不同放大倍率下拍摄的电路板图像。
TCZR 036S 在四种不同放大倍率下拍摄的电路板图像。

Features

镜头的 3 个侧面配有 M6 螺纹孔,无需夹具即可实现多个镜头表面的直接安装。
镜头的 3 个侧面配有 M6 螺纹孔,无需夹具即可实现多个镜头表面的直接安装。
主要光学规格 物方视场 先进的光学规格 机械规格
产品型号 放大倍率 像圈直径 最大传感器尺寸 1/3” 1/2” 2/3”
工作距离 工作F值 典型(最大)远心度 典型畸变(最大) 景深 接口 长度 高度 宽度 前部直径
4.80 x 3.60 6.40 x 4.80 8.50 x 7.09
(x) (mm) (mm × mm) (mm × mm) (mm × mm) (mm) (deg) (%) (mm) (mm) (mm) (mm) (mm)
1 2 3 4 5
TCZR036S 0.250
0.500
1.000
2.000
11.0 2/3″ 19.20 x 14.40
9.60 x 7.20
4.80 x 3.60
2.40 x 1.80
25.60 x 19.20
12.80 x 9.60
6.40 x 4.80
3.20 x 2.40
34.00 x 28.36
17.00 x 14.18
8.50 x 7.09
4.25 x 3.55
74.0 16 < 0.05 (0.10)
< 0.05 (0.10)
< 0.05 (0.10)
< 0.05 (0.10)
< 0.05 (0.08)
< 0.04 (0.08)
< 0.04 (0.08)
< 0.08 (0.10)
13.2
3.3
0.8
0.2
C 211.5 142.0 103.0 58.0
购买
TCZR072S 0.125
0.250
0.500
1.000
11.0 2/3″ 38.40 x 28.80
19.20 x 14.40
9.60 x 7.20
4.80 x 3.60
51.20 x 38.40
25.60 x 19.20
12.80 x 9.60
6.40 x 4.80
68.00 x 56.72
34.00 x 28.36
17.00 x 14.18
8.50 x 7.09
157.8 16 < 0.05 (0.10)
< 0.05 (0.10)
< 0.05 (0.10)
< 0.05 (0.10)
< 0.10 (0.10)
< 0.08 (0.10)
< 0.05 (0.10)
< 0.07 (0.10)
53.0
13.2
3.3
0.8
C 279.3 142.0 100.0 100.0
购买

最后更新: 07 7月 2022

展开表格

注释

  1. 工作距离:镜头最前端与物体之间的距离。 将该距离相对于标称值的偏差设定在 ± 3% 范围内可得到最佳分辨率与最小畸变。
  2. 工作 f 值 (wf/N):镜头作为微距镜头使用时的实际 f 值。可根据需要提供更小光圈镜头。
  3. 镜头内主光线的最大倾斜角度。列出了典型(平均)值和最大(保证)值。
  4. 实际图像相比理想化、无畸变图像的偏差率:列出了典型(平均)值和最大 (保证)值。
  5. 在景深的边缘,其图像依然能用于测量。 但为了获得锐度更佳的图像,应考虑采用标称景深的一半。用于计算的像素尺寸为 3.45 μm。
  6. 物方视场,使用 λ= 520 nm 的 Rayleigh (瑞利判据) 准则计算
  7. 像侧,标准偏差为 1 σ。
  8. 像侧
  9. 一个放大步骤
  10. 两个放大步骤
  11. 1个编码器脉冲= 2.56电机微步(带有256微步控制)。
  12. 表示集成相机相位调节功能的可用性。
