MTDV 系列
概述
模型
下载
相关的
Configuration files
资源

核心优势

  • 即插即用
    提供以太网和 USB 接口。
  • 紧凑的工业设计
    紧凑而坚固的工业设计。
  • 产品规格齐全
    提供 1 通道至 4 通道。
  • 专为开环/闭环设计
    适合多种应用。
  • 用户友好型 Web 界面
    具有高可配置性,无需安装软件。
发现更多

产品组合

需单独订购

TCZRS lens + CBMT002 + MTDV1CH-22A2
TCZRS lens + CBMT002 + MTDV1CH-22A2
General linear stage + MTDV2CH-22A2 + MTDV3CH-22A2
General linear stage + MTDV2CH-22A2 + MTDV3CH-22A2
电气规格 功能 电机参数 编码器参数 机械规格
产品型号 用户界面 连接器 直流电源 最大功耗 控制类型 运动模式 电机数量 类型 编码器数量 类型 输出信号 宽度 长度 高度 安装
(V) (W) (mm) (mm) (mm)
1 3 3
MTDV1CH-22A2 Ethernet (TCP/IP) 1x RJ45, 1x USB Type A, 2x Terminal blocks, 1x DB15HD female 24 38 Closed-loop, open-loop Positioning mode (relative and absolute) with 2 stage velocity ramp 1 Bipolar stepper 1 Linear/rotary, incremental A, B, Z (index) 46.6 80.0 84.0 DIN rail
购买

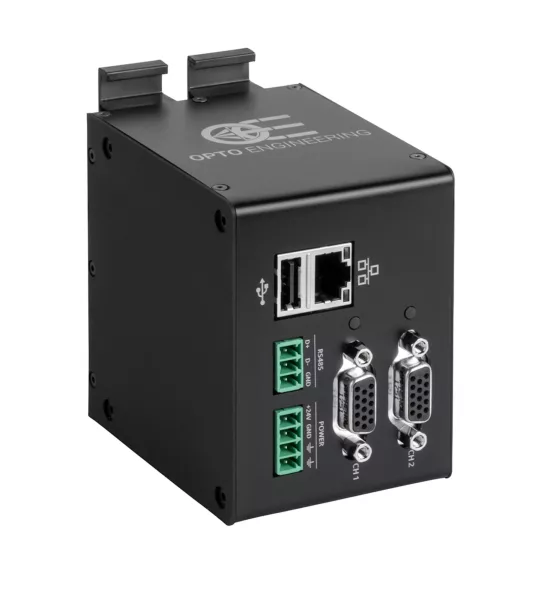

MTDV2CH-22A2 Ethernet (TCP/IP) 1x RJ45, 1x USB Type A, 2x Terminal blocks, 2x DB15HD female 24 71 Closed-loop, open-loop Positioning mode (relative and absolute) with 2 stage velocity ramp 2 Bipolar stepper 2 Linear/rotary, incremental A, B, Z (index) 62.0 80.0 84.0 DIN rail
购买
MTDV3CH-22A3 Ethernet (TCP/IP) 1x RJ45, 1x USB Type A, 2x Terminal blocks, 3x DB15HD female 24 96 Closed-loop, open-loop Positioning mode (relative and absolute) with 2 stage velocity ramp 3 Bipolar stepper 3 Linear/rotary, incremental A, B, Z (index) 78.0 80.0 84.0 DIN rail
购买
MTDV4CH-22A4 Ethernet (TCP/IP) 1x RJ45, 1x USB Type A, 2x Terminal blocks, 4x DB15HD female 24 96 Closed-loop, open-loop Positioning mode (relative and absolute) with 2 stage velocity ramp 4 Bipolar stepper 4 Linear/rotary, incremental A, B, Z (index) 94.0 80.0 84.0 DIN rail
购买

最后更新: 17 5月 2022

展开表格

注释

  1. USB和RS485接口可根据要求实现
  2. StealthChop™ 和 SpreadCycle™ 的所有权归其各自所有者拥有。
  3. 不包括 DIN 导轨。

订购信息

需要 CBMTxxx 电缆将 MTDV 连接到兼容镜头。有关正确订购电缆的更多信息,请参阅镜头产品页面。所有兼容产品都必须单独订购。

技术文档

MTDV manual

软件

MTDV Library v1.0
MTDV Firmware Update Utility v2.0

固件

MTDV driver main v2.3
MTDV driver stepper v2.5

Download configuration file

Type the S/N serial number reported on the lens to download the configuration file.
