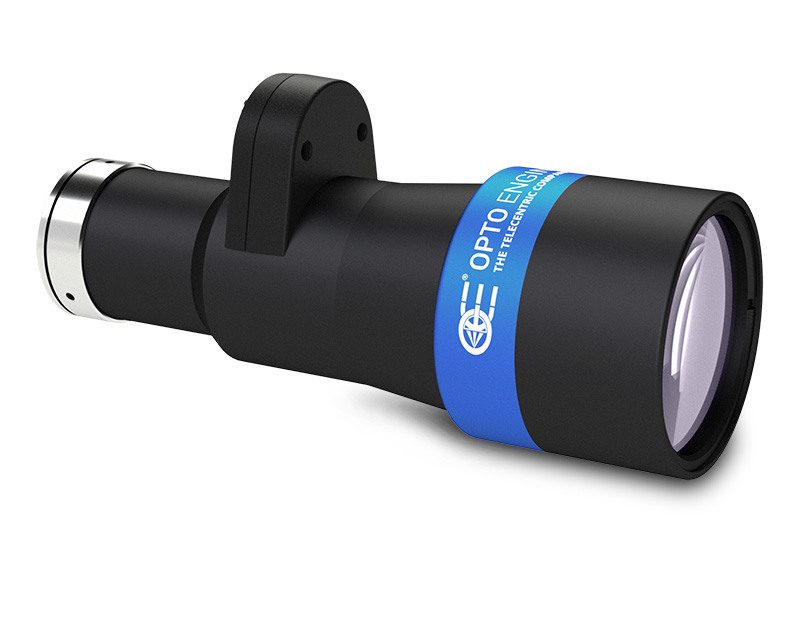

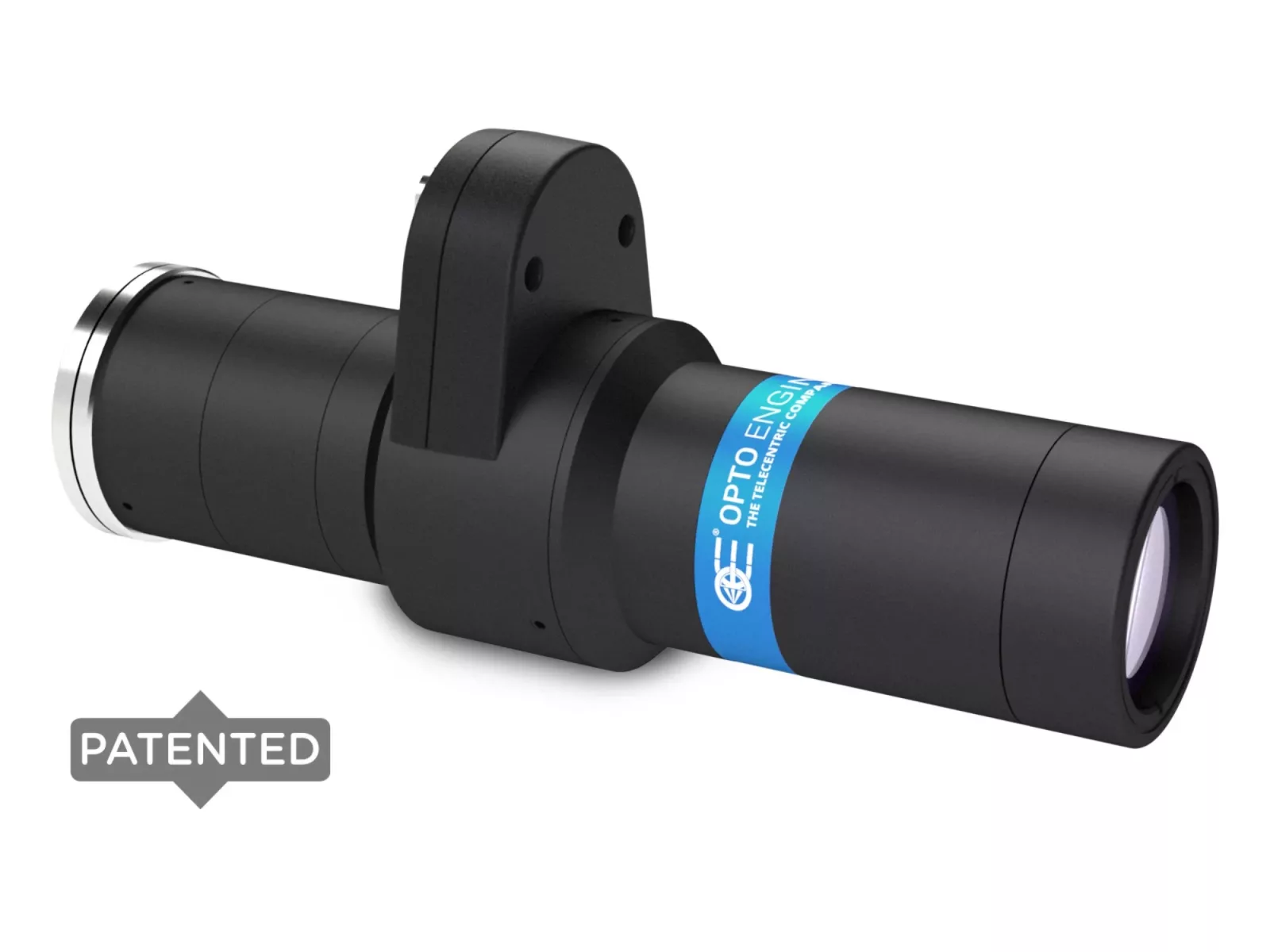

TCEL 系列
概述
模型
下载
相关的
资源
New
Magnification
0.25 - 3.5 x
可调焦镜头

核心优势

  • 扩展景深
  • 由于集成了液态镜头,因此可大大扩展远心光学器件的景深。
  • 卓越的光学性能
  • 镜头的光学设计可以实现极低的畸变和出色的光学性能。
  • 精确快速的自动对焦
  • 电子驱动的液态镜头可实现极其快速和精确的重新对焦。
  • 可提供包含实测光学参数的详细检测报告
发现更多

没有找到你要找的东西?别担心!

我们可以将液态镜头与包括同轴光源在内的许多其他型号集成在一起。 请随时联系我们的销售工程师,检验可行性。

应用实例 应用实例

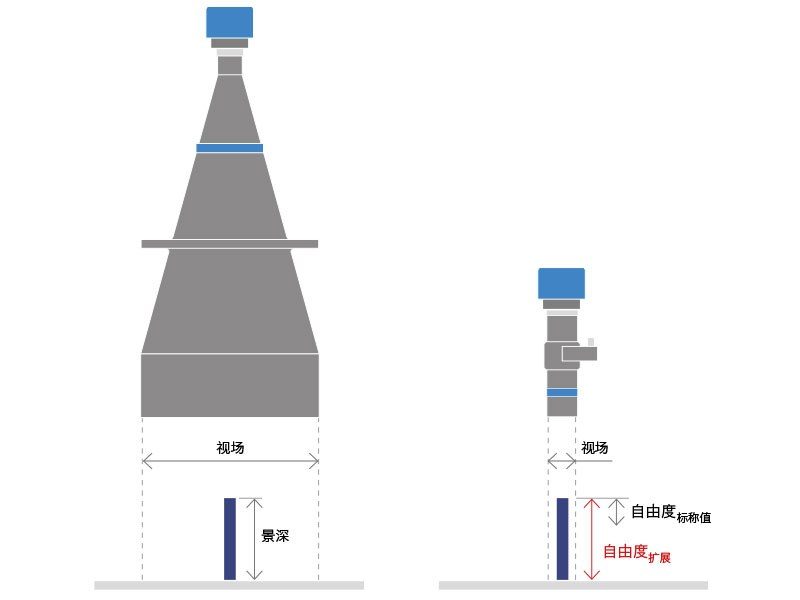

借助 TCEL 系列(右),不必使用更大的镜头(左)和更高分辨率的相机进行补偿,也可以 根据样品尺寸将镜头景深做相应扩展。

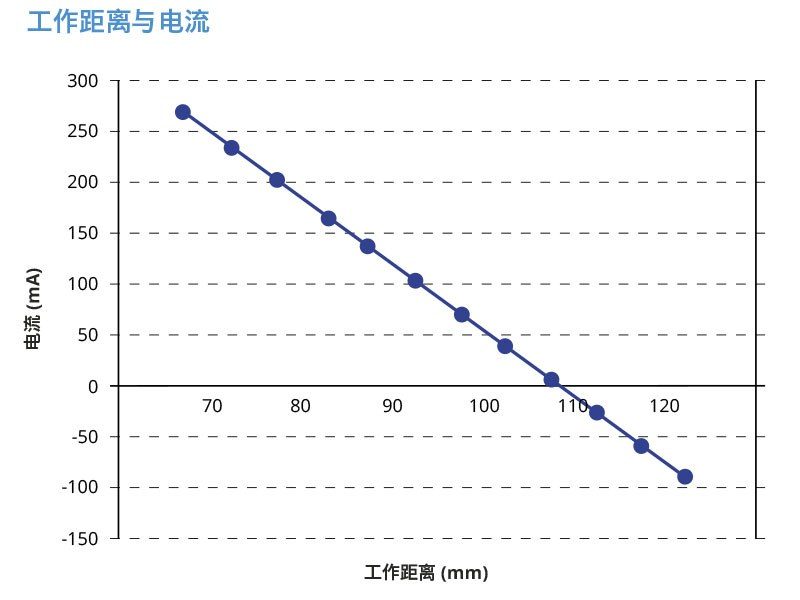

Both the driving current and the magnification are linearly proportional to the working distance, allowing the system to be calibrated to compensate for the inevitable variations in magnification due to the liquid lens (by way of example, the graphs relating to the TCEL23036 lens are shown).

主要光学规格 物方视场 先进的光学规格 机械规格
产品型号 附加说明 放大倍率 像圈直径 最大传感器尺寸 1/3” 1/1.8” 2/3”
工作距离范围 工作F值 典型(最大)远心度 典型畸变(最大) 景深 接口 长度 前部直径
4.80 x 3.60 7.13 x 5.33 8.50 x 7.09
(x) (mm) (mm × mm) (mm × mm) (mm × mm) (mm) (deg) (%) (mm) (mm) (mm)
1 1 1 3 4 5 7 8 12
TCEL23036 a 0.243 11.0 2/3″ 19.75 x 14.81 29.34 x 21.93 34.98 x 29.18 122.9 - 73.2 8 < 0.08 (0.1) < 0.04 (0.1) 7.0 C 166.4 61.0
购买
TCEL050 0.500 11.0 2/3″ 9.60 x 7.20 14.26 x 10.66 17.00 x 14.18 146.3 - 112.2 12 < 0.04 (0.08) < 0.1 (0.2) 2.5 C 130.8 37.7
购买
TCEL066 0.670 11.0 2/3″ 7.16 x 5.37 10.64 x 7.96 12.69 x 10.58 146.1 - 112.3 12 < 0.04 (0.08) < 0.1 (0.2) 1.4 C 149.3 37.7
购买
TCEL075 0.750 11.0 2/3″ 6.40 x 4.80 9.51 x 7.11 11.33 x 9.45 146.1 - 112.5 12 < 0.07 (0.1) < 0.1 (0.2) 1.1 C 155.0 37.7
购买
TCEL100 1.000 11.0 2/3″ 4.80 x 3.60 7.13 x 5.33 8.50 x 7.09 142.0 - 118.0 12 < 0.08 (0.1) < 0.05 (0.1) 0.6 C 126.0 37.7
购买
TCEL150 b 1.500 11.0 2/3″ 3.20 x 2.40 4.75 x 3.55 5.67 x 4.73 142.0 - 118.0 16 < 0.08 (0.1) < 0.05 (0.1) 0.4 C 140.4 37.7
购买
TCEL250 b 2.500 11.0 2/3″ 1.92 x 1.44 2.85 x 2.13 3.40 x 2.84 142.1 - 117.9 20 < 0.08 (0.1) < 0.05 (0.1) 0.2 C 157.0 37.7
购买
TCEL350 b 3.500 11.0 2/3″ 1.37 x 1.03 2.04 x 1.52 2.43 x 2.03 142.1 - 117.9 24 < 0.08 (0.1) < 0.05 (0.1) 0.1 C 174.7 37.7
购买

最后更新: 28 9月 2022

展开表格

注释

  1. 视场是在液态镜头的 0 dpt 屈光力下计算的。
  2. 工作距离(标称值):指向液体透镜在 0 dpt 状态下,物体与镜头机构最前端的距离。
  3. 报告的最小和最大工作距离均未超过液态镜头的标称范围;最大漂移可能更大。
  4. 工作 f 值 (wf/N):镜头作为微距镜头使用时的实际 f 值。
  5. 主光线与物体侧光轴之间的最大角度,在液体镜头的 0 dpt 下评估。 该表显示了典型值(生产平均值)和最大值(保证)。
  6. 在液体镜头的 -2 到 +3 dpt 范围内计算的最大值。
  7. 真实图像与理想未失真图像的百分比偏差,在液体镜头的 0 dpt 下评估。  该表显示了典型值(生产平均值)和最大值(保证)
  8. 在景深的边缘,其图像依然能用于测量。 但为了获得锐度更佳的图像,应考虑采用标称景深的一半。用于计算的像素尺寸为 3.45 μm。
  9. 物方视场,使用 λ= 520 nm 的 Rayleigh (瑞利判据) 准则计算
  10. 典型值为30°C,0至±250 mA 步进。
  11. 表示集成相机相位调节功能的可用性。
  12. 从镜头最前端到相机法兰的长度。

注释

  1. 用单色光(LED 发射)计算出的性能;白光下的性能范围更小。
  2. 与垂直光轴结合使用时可保证性能;与水平光轴结合使用时,由于重力造成的液态镜头像差,性能会有所下降。

订购信息

Hirose 电缆和液态镜头驱动器单独销售。
