| 电气规格 | ||
| 输出通道 | 1 | |
| 最大连续电流 | (A) | 0.16 |
| 最大脉冲电流 | (A) | 17 |
| 最大脉冲电压 | (V) | 46 |
| 每通道最大耗散热功率 | (W) | 8 |
| 脉冲宽度 (1) | (μs) | - |
| 脉冲延迟 (1) | (μs) | - |
| 脉冲延迟的重复性 | (μs) | - |
| 脉冲宽度的重复性 | (μs) | - |
| 电源电压 (2) | (V) | 24 |
| 连接性和电气规格 | ||
| 数据接口 | - | |
| 通讯协议 | - | |
| 输入输出接口 | 1x opto-isolated input, 1x opto-isolated output | |
| 机械规格 | ||
| 长度 (3) | (mm) | 70 |
| 宽度 (3) | (mm) | 119 |
| 高度 (3) | (mm) | 82 |
| 重量 | (g) | 500 |
| 安装 | DIN rail | |
| 环境指标 | ||
| 工作温度 | (°C) | 0-40 |
| 存储温度 | (°C) | 0-50 |
| 工作相对湿度 | (%) | 20-85, non condensing |
| 防护等级 | IP20 | |
| 安装 | Indoor use only | |
最后更新 02 3月 2026
注释
- 最大输出电压取决于输出电流。更大的电流消耗会降低最大输出电压。
- 采用可变分辨率，具体取决于所选值。
- ± 10%。
- 包括产品上可用的 DIN 导轨。
为提高可靠性、功能性、设计或其他方面，所有产品规格及数据如有改动，恕不另行通知。照片和图片仅供说明之用。
技术文档
LTDV1CH-17V Manual
LTDVE1CH-40F Manual (FW version 1.10)
LTDVE1CH-40F Manual (FW version 1.12)
LTDVE2CH-20F Manual (FW version 1.10)
LTDVE2CH-20F Manual (FW version 1.12)
LTDVE4CH-20 Manual (FW version 1.10)
LTDVE4CH-20 Manual (FW version 1.20)
LTDVE4CH-20 Manual (FW version 1.21)
LTDVE4CH-20 Manual (FW version 1.22)
LTDV6CH Manual
LTDVE8CH-20 Manual (FW version 1.10)
LTDVE8CH-20 Manual (FW version 1.20)
LTDVE8CH-20 Manual (FW version 1.22)
固件
Firmware LTDVE1CH-40F v1.11
Firmware LTDVE1CH-40F V1.12
Firmware LTDVE2CH-20F v1.11
Firmware LTDVE2CH-20F V1.12
Firmware LTDVE4CH-20 v1.10
Firmware LTDVE4CH-20 v1.20
Firmware LTDVE4CH-20 v1.21
Firmware LTDVE4CH-20 V1.22
Firmware LTDVE8CH-20 v1.10
Firmware LTDVE8CH-20 v1.20
Firmware LTDVE8CH-20 V1.22
数据表
下载数据表
布局文件
DXF
PDF
STEP
尽管已经全力制作制作了无错误的兼容性清单，但我们始终建议您在购买产品之前咨询 Opto Engineering® 技术支持部门其相容性。Opto Engineering® 不承担其任何相关责任。
RT-SDR-120-24
DIN rail power supply
ADPT001
Adapter RS485-USB + cable with 3 elements for LTDV6CH connection
需要报价
将此产品添加到报价需求列表中。

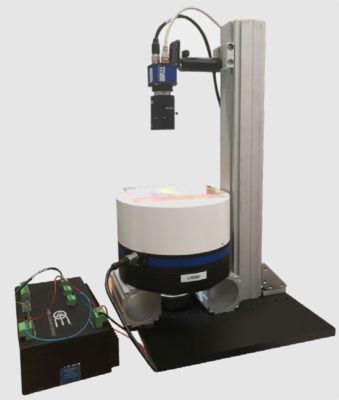

产品图片
