2023 年 3 月 31 日起可提供新型针孔镜头: 适用于1.1"传感器的PCHI3M、PCHI3M-AF和PCHI3M-MF; 适用于带液态镜头和手动调焦装置的1/2"传感器的PCHI012-AF和PCHI012-MF.
概述
模型
下载
相关的
技术信息
资源
新型号
Inner inspection
核心优势
- 完美拍摄带孔物体的清晰图像
可拍摄腔体内壁和底部的高分辨率图像。 - 从外部检测内部
无需将光学探头置入孔洞内部。 - 超大景深
可使用同一个镜头拍摄具有不同形状和尺寸的物体。 - 宽视角
镜头可在方便的角度上拍摄出可清晰展示物件特性的样品表面图像。 - 新的聚焦环版本
手动调焦从未如此简单！ - 与液态镜头技术的新集成
PCHI AF 可实现极为快速和可重复的改变焦点。

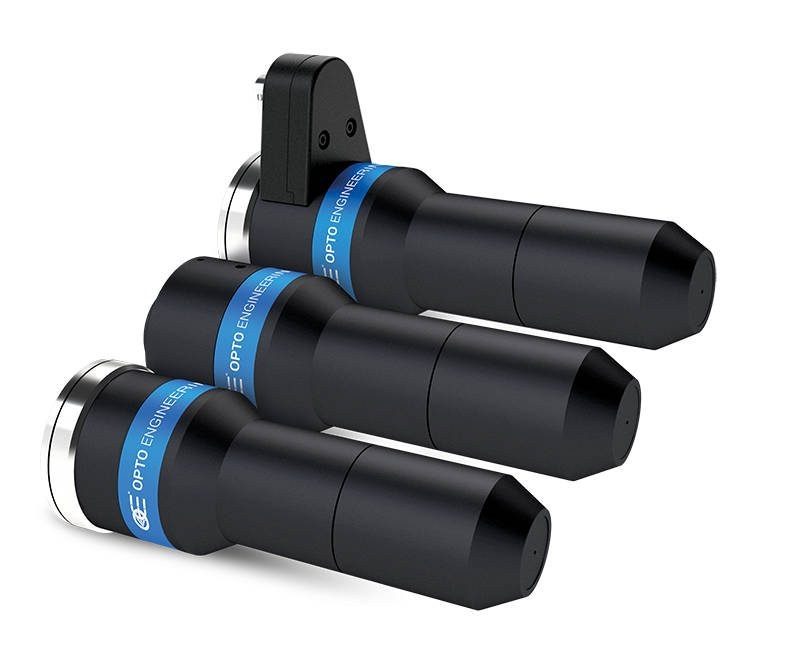

PCHI 光学系统 由 Opto Engineering® 悉心研发，可用于轻松检测孔 洞、腔体和容器。与仅能以平面视场拍摄的普通光学系统或所谓的 “针孔镜头”不同，内孔检测光学系统专为拍摄内孔底部及其垂直内 壁而设计。
得益于大视角 (>82°) 和创新光学设计，这些镜头可用于拍摄具有各种 直径和厚度的物体。内孔检测光学系统是用于检测诸如圆柱、圆锥、 孔洞、瓶子和螺纹物件等物体的完美解决方案。
现在可提供新型号和改进的型号，这归功于将液态镜头技术集成到 镜头的光学设计（PCHI AF）中，简化了升级后的对焦机制（PCHI MF）的使用，并提高了立即对焦的灵活性。
发现更多
我们为每个企业提供成像解决方案

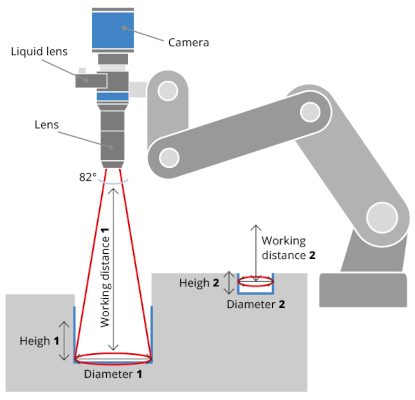

工作原理
PCHI023-AF 采用集成液体镜头，可快速远程更改焦点。
| 主要光学规格 | 视场（直径 x 高度） | 先进的光学规格 | 机械规格 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 产品型号 | 像圈直径 | 最大传感器尺寸 | 最小长度 | 最大量 | 最小物方的工作距离 | 最大物方的工作距离 | 工作F值 | 聚焦 | 接口 | 长度 | 外径 | |
| (mm) | (mm × mm) | (mm × mm) | (mm) | (mm) | (mm) | (mm) | ||||||
| 1 | 1 | 2 | 3 | |||||||||
| PCHI013 | 3.6 | 1/3″ | 10.0 x 6.0 | 120.0 x 190.0 | 5.0 | 62.0 | 5 | Manual (lockring) | C | 101.9 | 40.0 |
购买
|
| PCHI012 | 4.8 | 1/2″ | 10.0 x 6.0 | 120.0 x 190.0 | 5.0 | 62.0 | 6 | Manual (lockring) | C | 103.8 | 40.0 |
购买
|
| PCHI023 | 6.6 | 2/3″ | 10.0 x 6.0 | 120.0 x 190.0 | 5.0 | 62.0 | 8 | Manual (lockring) | C | 108.5 | 40.0 |
购买
|
| PCHI023-MF | 6.6 | 2/3″ | 10.0 x 6.0 | 120.0 x 190.0 | 5.0 | 62.0 | 8 | Manual (gear) | C | 113.7 | 37.7 |
购买
|
| PCHI023-AF | 6.6 | 2/3″ | 10.0 x 6.0 | 120.0 x 190.0 | 5.0 | 62.0 | 8 | Liquid lens | C | 115.2 | 40.0 |
购买
|
最后更新: 18 11月 2022
注释
- 工作距离：镜头最前端与物体之间的距离。
- 工作 f 值 (wf/N)：镜头作为微距镜头使用时的实际 f 值。可根据需要提供更小光圈镜头。
- 从镜头最前端到相机法兰的长度。

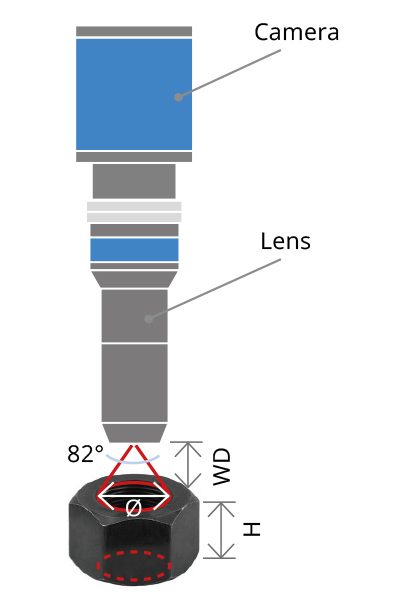

工作原理
PCHI 光学系统可拍摄直径和厚度范围广泛的腔体。
对于给定的孔洞直径，左表分别列出了高分辨率成像（小像元尺寸）和普通分辨率成像（像元 > 5 微米）所允许的最大腔体高度;“r”值 表示探测器被孔洞内壁图像占据的比例。
所列工作距离值可确保物体图像刚好内切于探测器短边，从而可提供 最大的“r”值和图像分辨率。
`r(%) = frac("Side view height (px)")("Detector short side (px)") * 100`
打开的图像。360LIB-01 专用软件库可以轻松准确地打开图像。
视场选型表
| 孔洞直径 (mm) | 腔 体高度 (mm) | r (%) | 腔 体高度 (mm) | r (%) | 工作距离 (mm) |
| 10 | 6 | 23.5 | 10 | 28 | 5 |
| 15 | 8.5 | 22.5 | 14.5 | 29 | 6.5 |
| 20 | 13 | 26.5 | 22 | 32.5 | 9 |
| 25 | 18 | 26 | 31 | 33 | 11 |
| 30 | 22 | 26 | 37 | 32 | 14 |
| 40 | 31 | 26.5 | 53 | 32 | 18 |
| 50 | 40 | 27 | 68 | 32 | 23 |
| 60 | 50 | 28.5 | 85 | 32.5 | 29 |
| 70 | 60 | 28 | 102 | 33 | 35 |
| 80 | 75 | 29.5 | 120 | 34 | 41 |
| 100 | 97 | 30 | 155 | 34.5 | 52 |
| 120 | 120 | 31 | 190 | 35 | 62 |
定焦镜头与 PCHI 系列
PCHI 采用独特的光学设计，可完美对焦腔体内壁。
Examples of images taken with PCHI
Nut
Sprocket
Heatsink
Large-sized preform
Small preform
Bottle cap
