Inner inspection
核心优势
- 检测腔体内部
可清晰查看隐藏的内部特征和缺陷。 - 高分辨率
采用折反射式设计,能够在非常宽的视角范围内探测细微缺陷。 - 缺陷检验
使用直接照明检测粗糙形变。 - 表面缺陷放大
直接与间接照明结合使用,可凸显微小及肉眼难以察觉到的缺陷。 - 小直径检查
现在低至 5.5 mm

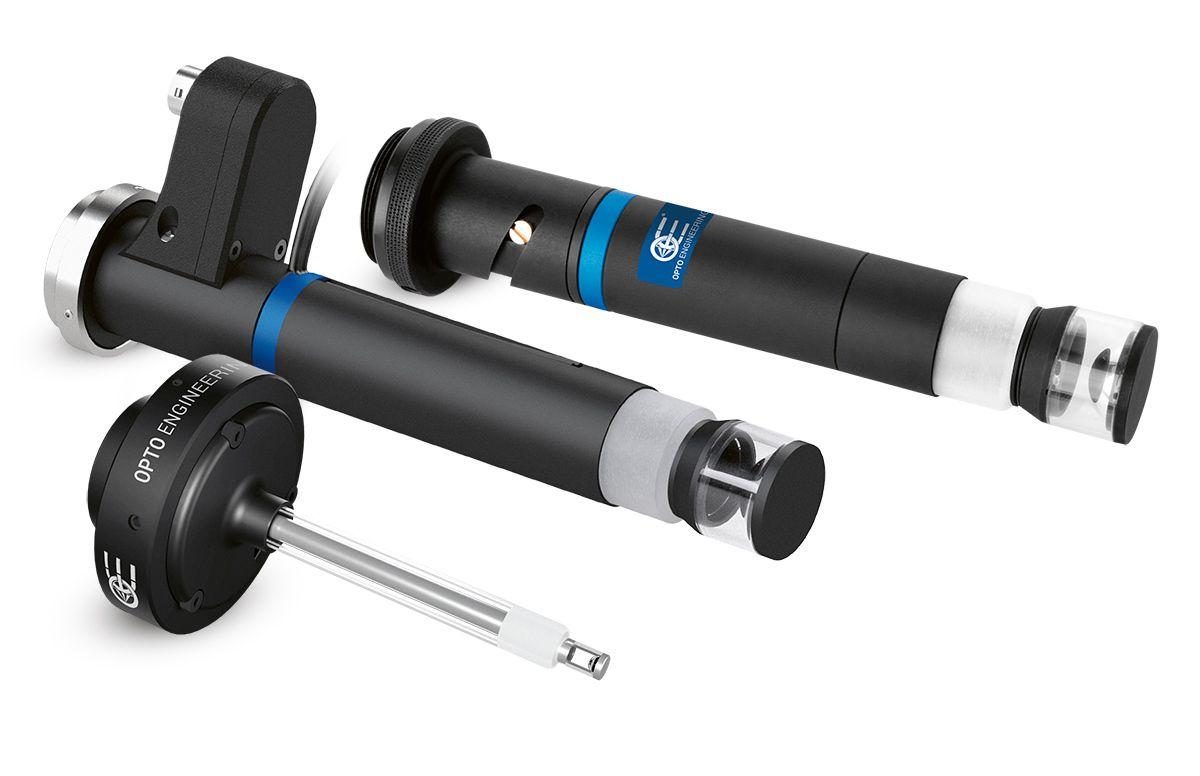

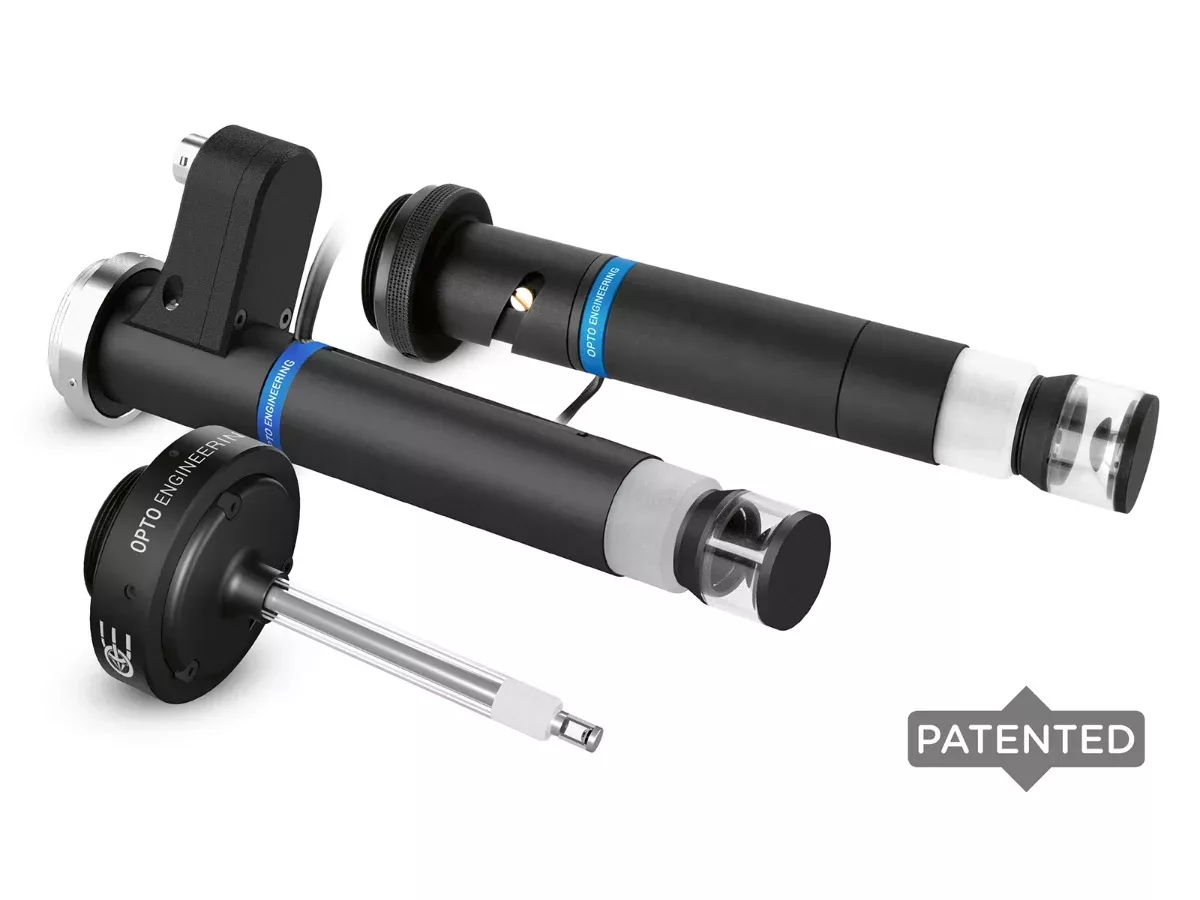

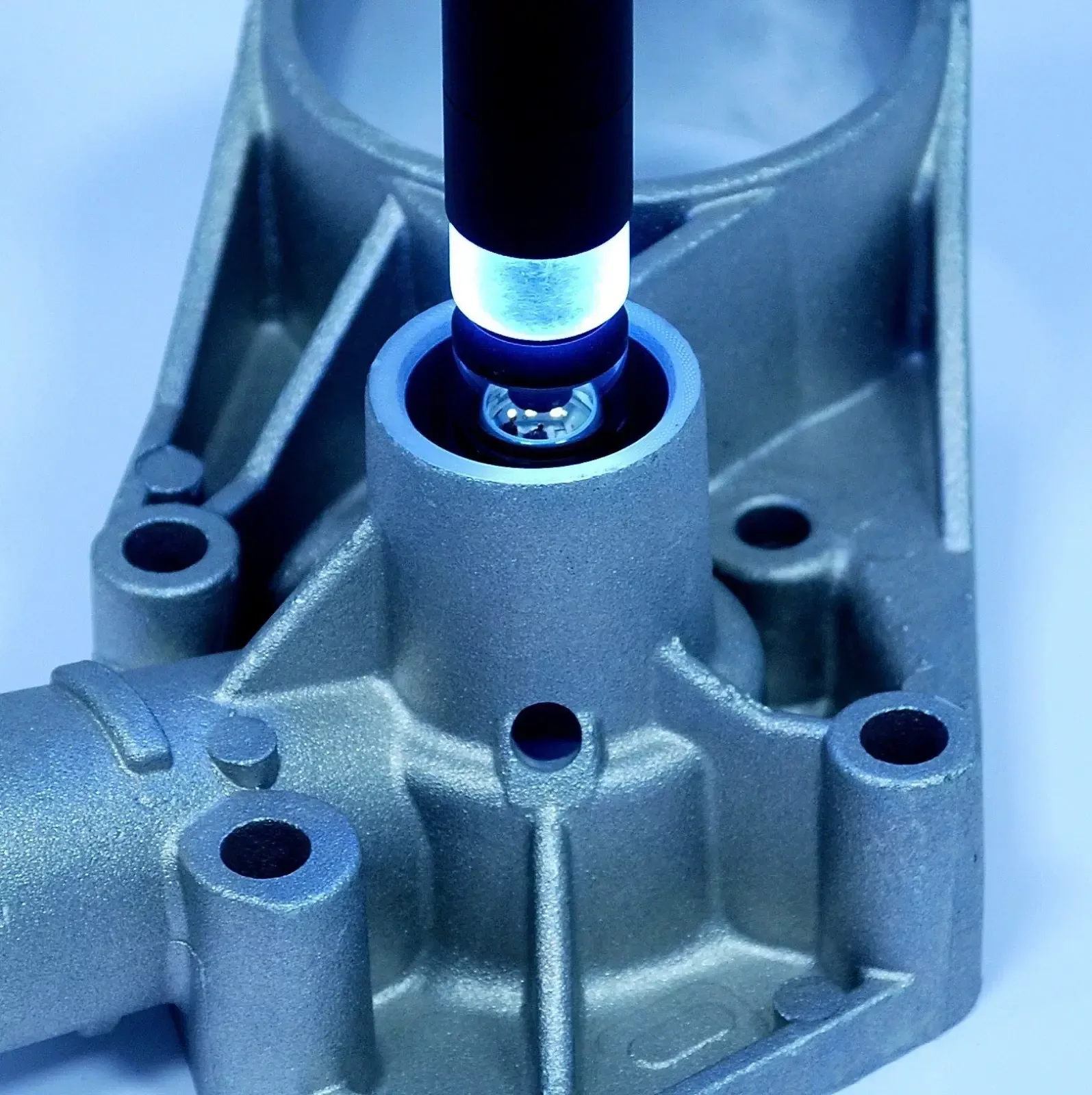

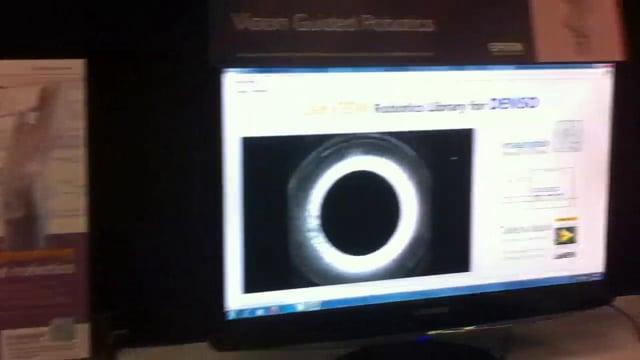

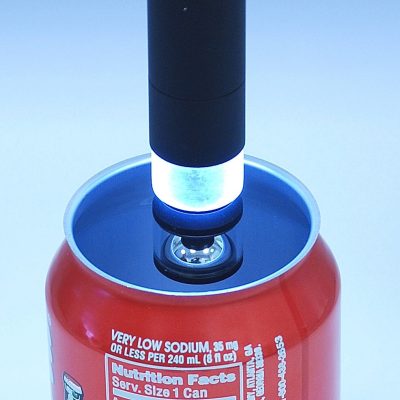

PCBP 探头用于检测带孔物体(如发动机零件、容器和管道等),这 些物体的隐蔽特征只能通过将探头置入到腔体内进行检测。

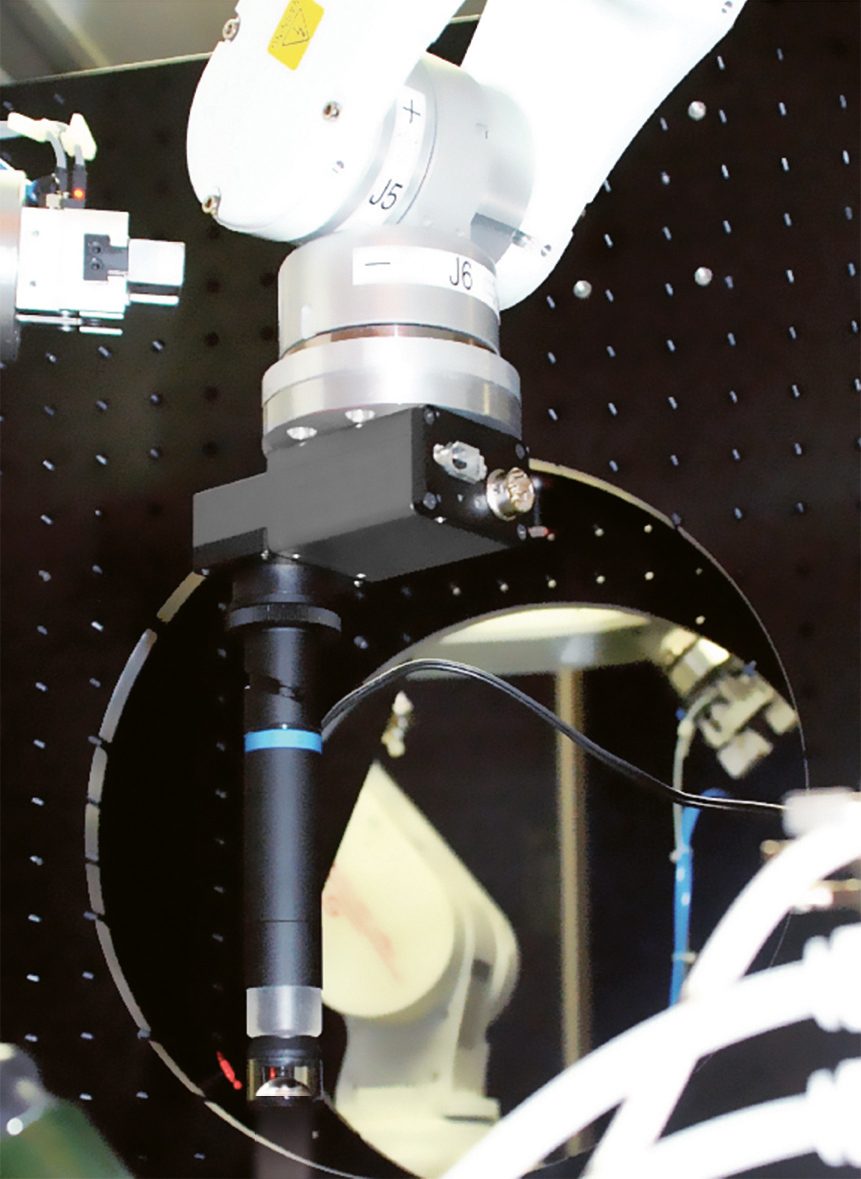

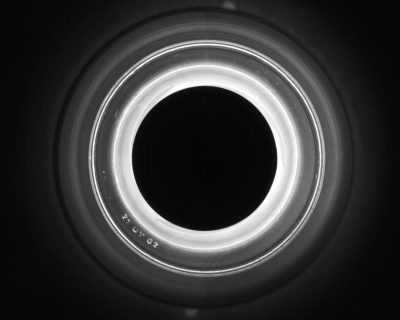

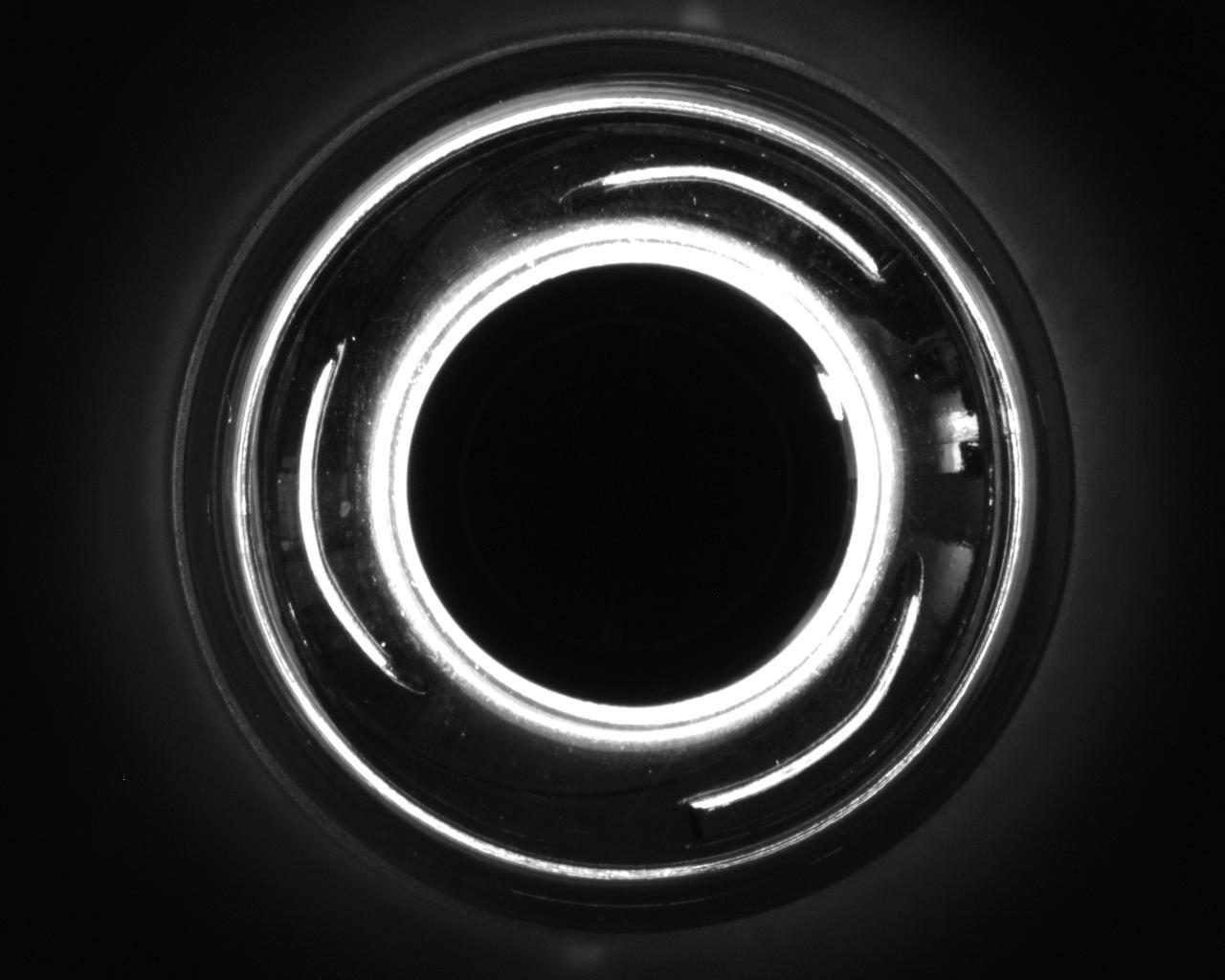

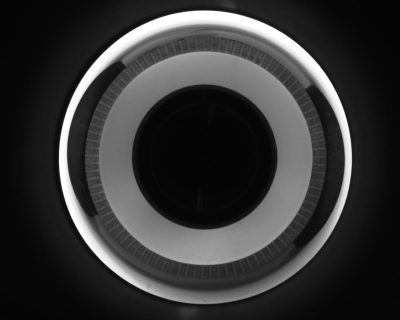

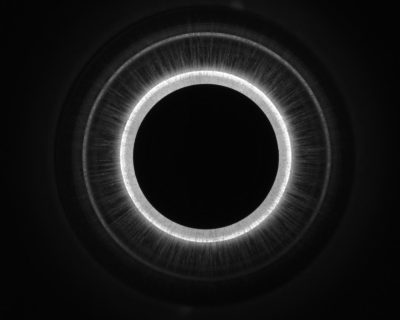

折反射(折射 + 反射)式光学设计可提供的分辨率远高于光纤探头,并能够对整个腔体拍摄 360° 内部图像。内孔探头可通过机器人臂 或 S.C.A.R.A. 操作来扫描极深的腔体。内置的照明器使该设备结构紧 凑,并适用于借助全景三角测量技术的简单 3D 应用。
发现更多
Extended range

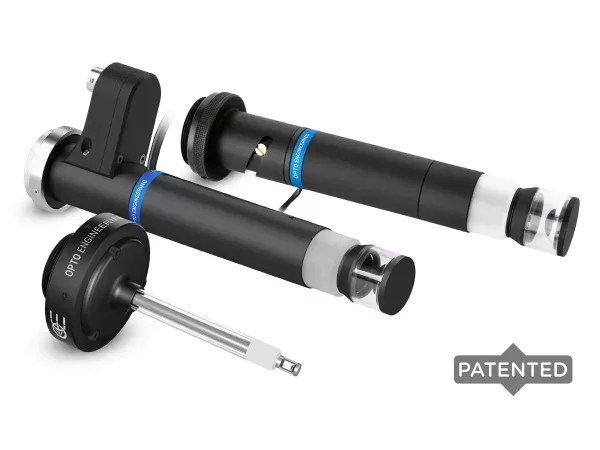

集成液态镜头的新型号现已上市。
主要光学规格 | 视场(直径 x 高度) | 先进的光学规格 | 电气规格 | 机械规格 | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
产品型号 | 附加说明 | 像圈直径 | 最大传感器尺寸 | 最小长度 | 最大量 | 可视角度 | 工作F值 | 聚焦 | 光源颜色 | 电源电压 | 电流 | 功率消耗 | 接口 | 总长度 | 探头长度 | 探头直径 | |
(mm) | (mm × mm) | (mm × mm) | (deg) | (nm) | (V) | (mA) | (W) | (mm) | (mm) | (mm) | |||||||
1 | 2 | 3 | 3 | 6 | |||||||||||||
PCBPN013 | a | 3.4 | 1/3″ | 5.5 x 2.8 | 25.0 x 15.0 | 65 | 30 | Manual | - | - | - | - | C | 81.1 | 66.8 | 4 |
购买
|
PCBPN013-WG | a | 3.4 | 1/3″ | 8.0 x 4.4 | 25.0 x 15.0 | 65 | 30 | Manual | white | 24 | 150 | 3.5 | C | 81.1 | 57.6 | 7 |
购买
|
PCBP013 | 3.4 | 1/3″ | 25.0 x 11.0 | inf x inf | 60 | 14 | Manual | white | 24 | 40 | 1 | C | 167.1 | 159.1 | 21 |
购买
|
|
PCBP013-AF | 3.4 | 1/3″ | 25.0 x 11.0 | inf x inf | 60 | 14 | Liquid lens | white | 24 | 40 | 1 | C | 168.2 | 139.6 | 21 |
购买
|
|
PCBP012 | 4.6 | 1/2″ | 25.0 x 11.0 | inf x inf | 60 | 16 | Manual | white | 24 | 40 | 1 | C | 137.1 | 129.1 | 21 |
购买
|
|
PCBP012-AF | 4.6 | 1/2″ | 25.0 x 11.0 | inf x inf | 60 | 16 | Liquid lens | white | 24 | 40 | 1 | C | 138.2 | 109.6 | 21 |
购买
|
|
PCBP023 | 7.0 | 2/3″ | 25.0 x 11.0 | inf x inf | 60 | 18 | Manual | white | 24 | 40 | 1 | C | 112.9 | 99.9 | 21 |
购买
|
|
PCBP023-AF | 7.0 | 2/3″ | 25.0 x 11.0 | inf x inf | 60 | 18 | Liquid lens | white | 24 | 40 | 1 | C | 114.0 | 80.4 | 21 |
购买
|
最后更新: 18 11月 2022
注释
- 工作 f 值 (wf/N):镜头作为微距镜头使用时的实际 f 值。
- 公差 ± 2%
- 在连续(非脉冲)模式下使用。
- 恒压电源
- 恒流电源
- 从镜头最前端到相机法兰的长度。
注释
- 建议使用1/2英寸传感器,因为图像可能偏离中心。

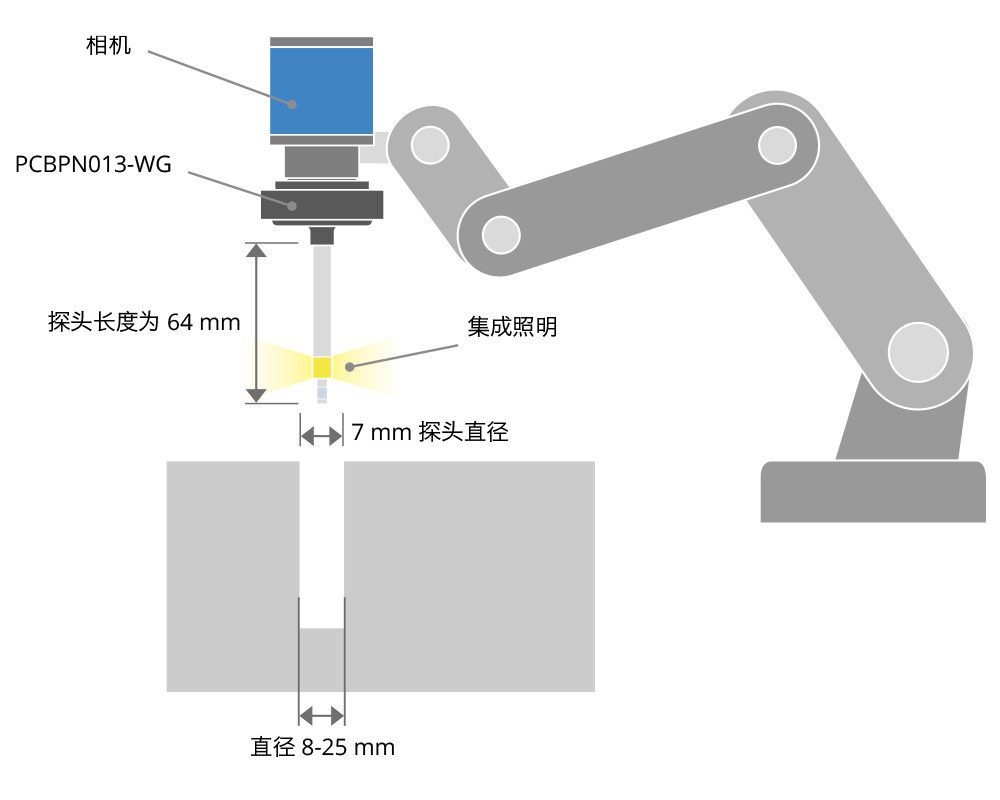

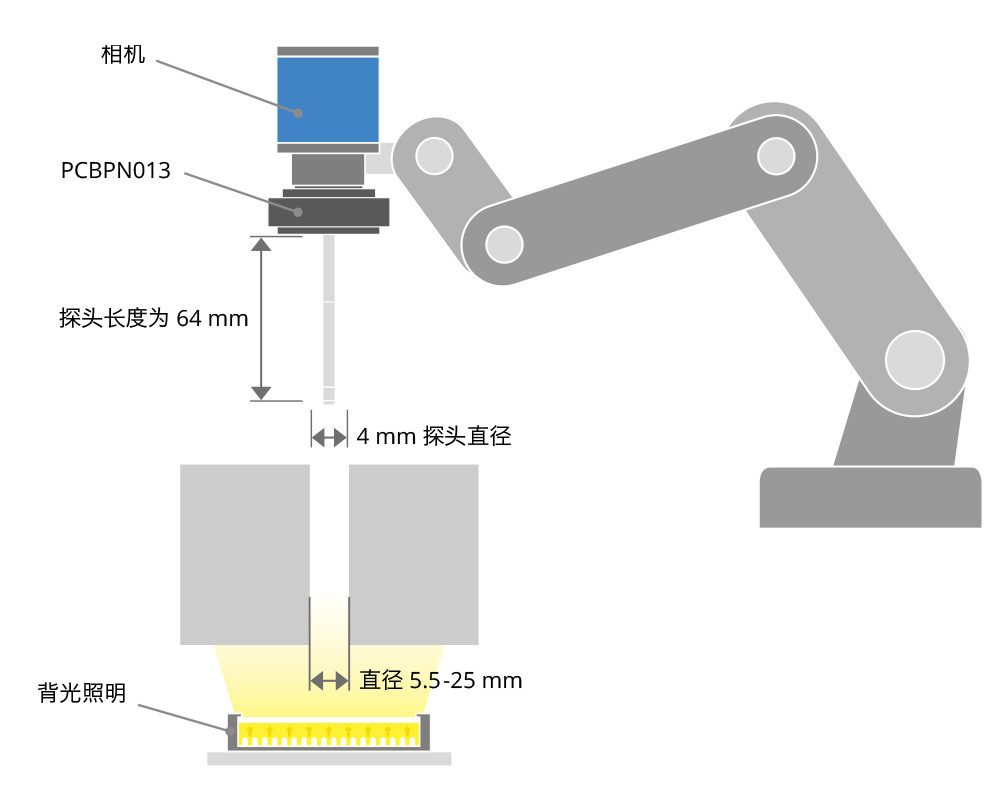

PCBPN 适用于检测直径为 5.5 - 25 mm 的孔

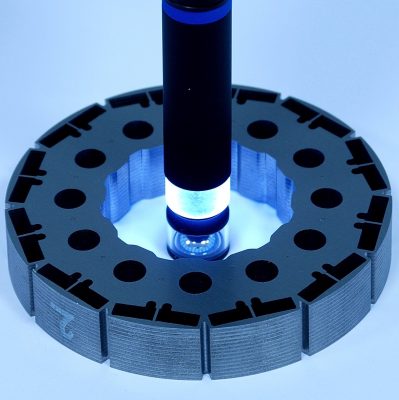

集成的 LED 灯源(用于 PCBP0xx 和 PCBPN013-WG)通过漫射照明腔体。该图显示了不同直径的成像高度(请参见表《检查范围》)。
如果表面具有高反射率,则还可以在图像的特定区域获得全反射,在图中以“直接反射区域”表示。全反射可用于增加表面形变,划痕和其他类似表面缺陷的对比度。

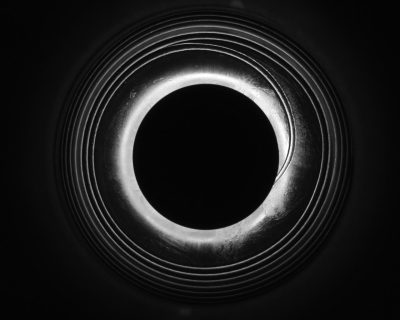

空腔的图像覆盖了传感器高度的 50% 左右:连续的红线表示空腔的底部视图,虚线表示俯视图,而点划线表示空腔的底切视图。
Inspection area
PCBP probes can image cavities whose diameter ranges from 5 mm to 100 mm and over: the table below shows the inspection range allowed.
Diameter (mm) | Height (mm) | Suggested P/N model |
5.5 | 3 | PCBPN013 |
10 | 6 | PCBPN013, PCBPN013-WG |
15 | 9 | PCBPN013, PCBPN013-WG |
20 | 12 | PCBPN013, PCBPN013-WG |
25 | 9 | PCBP0xx |
30 | 12 | PCBP0xx |
40 | 18 | PCBP0xx |
50 | 23 | PCBP0xx |
60 | 29 | PCBP0xx |
80 | 41 | PCBP0xx |
100 | 53 | PCBP0xx |
液体透镜透视探头

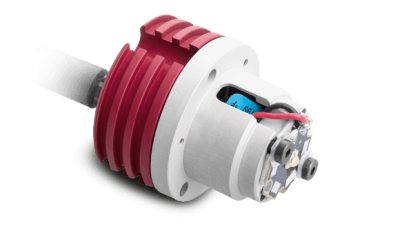

新的PCBPxxx-AF型号具有集成的液态镜头,可快速准确地聚焦不同直径物体。这些镜头针对高达2/3"的传感器进行了优化,进一步增强了探头的多功能性。
PCBP探头中的重新聚焦(自动或手动)用于补偿样品内部定位的任何不准确,这通常是由机械臂完成的。这些不准确的原因可能是由于:
- 由机械臂自身进行定位(定心)
- 不同大小的样品,每次聚焦一个特征
这些样品可能需要检测凹槽内是否存在缺陷(可以是污垢、螺纹、毛刺)或数据矩阵读数。
