参数
文件和下载
兼容产品
| 照明规格 | ||
| 照明区域外径 | (mm) | 119.5 |
| 照明区域内径 | (mm) | 86.0 |
| 发射角度 | (deg) | 60 |
| 最佳工作距离 | (mm) | 7-26 |
| LED行数 | 1 | |
| 光源颜色，峰值波长 | white, 6300 K | |
| 照度 (1) | (lux) | 17526 |
| 电气规格 | ||
| 电源电压 (2) | (V) | 24 |
| 电流 | (mA) | 360 |
| 功率消耗 | (W) | 8.6 |
| 最大脉冲电压 (3) | (V) | 24-48 (36 recomended) |
| 最大脉冲电流 (4) | (mA) | 2010 |
| 最大占空比 | (%) | 10 |
| 最大脉冲宽度 | (ms) | 10 |
| 连接器 | JST SMR-03V | |
| 电缆长度 | (mm) | 500 |
| 机械规格 | ||
| 外径 | (mm) | 131.5 |
| 内径 | (mm) | 84.0 |
| 高度 | (mm) | 35.0 |
| 重量 | (g) | 285 |
| 环境指标 | ||
| 工作温度 | (°C) | 0-45 |
| 工作相对湿度 | (%) | 20-85, non condensing |
| 眼睛安全 | ||
| 根据风险组 CEI EN 62471:2010 | Exempt | |
最后更新 03 8月 2023
注释
- ± 15%.测量距离见数据表
- 公差 ± 2%
- 恒压电源
- 恒流电源
订购信息
我们的产品型号编码为 LT3RZFxxx-yy-z-a-bbV，其中：
- xxx 表示照明直径
- yy 表示光源角度（本产品系列的角度为 60 ＝ 60°）
- z 表示 LED 排数
- a 表示颜色：R = 红色、G = 绿色、B = 蓝色、W = 白色、 RGBW = 红色、 绿色、 蓝色、白色。如果需要其他波长，请联系我们。
- bb 表示电源电压。可选购 12V 版本。
- xxx 表示照明直径
- yy 表示光源角度（本产品系列的角度为 60 ＝ 60°）
- z 表示 LED 排数
- a 表示颜色：R = 红色、G = 绿色、B = 蓝色、W = 白色、 RGBW = 红色、 绿色、 蓝色、白色。如果需要其他波长，请联系我们。
- bb 表示电源电压。可选购 12V 版本。
为提高可靠性、功能性、设计或其他方面，所有产品规格及数据如有改动，恕不另行通知。照片和图片仅供说明之用。
尽管已经全力制作制作了无错误的兼容性清单，但我们始终建议您在购买产品之前咨询 Opto Engineering® 技术支持部门其相容性。Opto Engineering® 不承担其任何相关责任。
TC16M064
适配于对角线最大35 mm Full Frame探测器的远心镜头，放大倍率0.561x， F接口
TC16M064-Q
适配于对角线最大35 mm Full Frame探测器的远心镜头，放大倍率0.561x， M58x0.75 FD 6.56接口
TC12K080
适用于12k和16k线扫描相机的远心镜头，放大倍率0.698x，M72x0.75 FD 6.56 接口
TC2MHRP056-C
适合于1″传感器的高分辨率远心镜头,放大倍率 0.228x, C接口
TC2MHRP064-C
适合于1″传感器的高分辨率远心镜头,放大倍率 0.200x, C接口
MC12K067X-R
线阵微距镜头，放大倍率0.67x，M72x0.75 FD 6.56接口
MC12K067X-I
线阵微距镜头，放大倍率0.67x，M58x0.75 FD 11.48接口
MC12K067X-F
线阵微距镜头，放大倍率0.67x，F接口
LTDV1CH-17V
1通道频闪控制器，可变电流5 mA - 17A
LTDVE1CH-40F
LED 频闪控制器 1 通道 40A 脉冲电流 - 4A 连续电,流快速版本
LTIC1CH-A1-4
模拟控制器照明单元，4A,24V
LTIC1CH-D1-4
数字照明控制器单元，4A,24V
LTICGR1000-D1
模拟控制器照明单元，1通道，24V，2A，连续模式，电源适配器24V插头
LTICGR1000-D1-PS-UK
模拟照明控制器单元，1 通道，24V，2A，恒定模式，英规电源线， 电源适配器 24V 插头
LTICGR1000-D1-PS-US
模拟照明控制器单元，1 通道，24V，2A，恒定模式，美规电源线， 电源适配器 24V 插头
LTICGR1000-D1-PS-EU
模拟照明控制器单元，1 通道，24V，2A，恒定模式，欧规电源线， 电源适配器 24V 插头
CBSLH-24V-F-3M
照明电缆，端头A飞线，端头B SM 3路母头连接器，24V,3米
需要报价
将此产品添加到报价需求列表中。

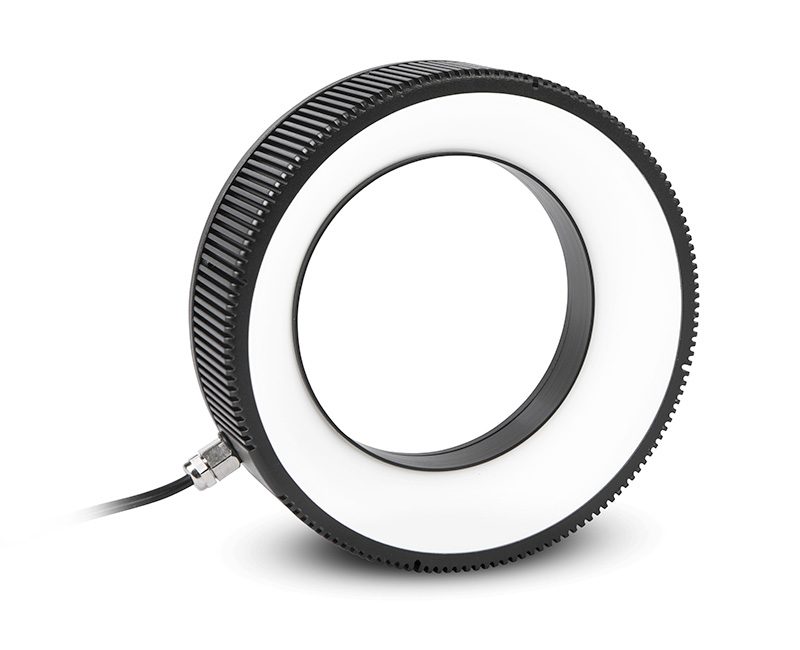

产品图片
