照明规格 | ||
照明区域宽度 | (mm) | 70 |
照明区域高度 | (mm) | 70 |
侧面类型 | 3 borders and 1 edge to edge | |
光源颜色,峰值波长 | green, 525 nm | |
照度 (1) | (lux) | TBA |
电气规格 | ||
电源电压 (2) | (V) | 24 |
电流 | (mA) | 90 |
功率消耗 | (W) | 2.2 |
最大脉冲电压 (3) | (V) | 24-48 (36 recomended) |
最大脉冲电流 (4) | (mA) | 500.0 |
最大占空比 | (%) | 10 |
最大脉冲宽度 | (ms) | 10 |
连接器 | JST SMR-03V | |
电缆长度 | (mm) | 500 |
机械规格 | ||
长度 | (mm) | 98.5 |
宽度 | (mm) | 84.5 |
高度 | (mm) | 5.3 |
重量 | (g) | 80 |
环境指标 | ||
工作温度 | (°C) | 0-45 |
工作相对湿度 | (%) | 20-85, non condensing |
眼睛安全 | ||
根据风险组 CEI EN 62471:2010 | Exempt |
最后更新 03 8月 2023
注释
- ± 15%.测量距离见数据表
- 公差 ± 10%
- 恒压电源
- 恒流电源
订购信息
我们的产品型号编码为 LTPVR(G)xxxxx-yy-z-a-bbV,其中:
- xxxxx 表示照明区域的长度和宽度。如果照明区域的长度和宽度相等,则仅显示一个尺寸。
- yy 表示光源角度(本产品系列的角度为 00 = 0° )
- z 表示 LED 排数
- a 表示颜色:R = 红色、G = 绿色、B = 蓝色、W = 白色。如果需要其他波长,请联系我们。
- bb 表示电源电压。可选购 12V 版本。
- xxxxx 表示照明区域的长度和宽度。如果照明区域的长度和宽度相等,则仅显示一个尺寸。
- yy 表示光源角度(本产品系列的角度为 00 = 0° )
- z 表示 LED 排数
- a 表示颜色:R = 红色、G = 绿色、B = 蓝色、W = 白色。如果需要其他波长,请联系我们。
- bb 表示电源电压。可选购 12V 版本。
为提高可靠性、功能性、设计或其他方面,所有产品规格及数据如有改动,恕不另行通知。照片和图片仅供说明之用。
尽管已经全力制作制作了无错误的兼容性清单,但我们始终建议您在购买产品之前咨询 Opto Engineering® 技术支持部门其相容性。Opto Engineering® 不承担其任何相关责任。
TC13024
适用于1/3″探测器的双远心镜头,放大倍率0.192 x,C接口
TC12024
适用于1/2″探测器的双远心镜头,放大倍率0.255 x,C接口
TC23024
适用于2/3″探测器的双远心镜头,放大倍率0.350 x,C接口
TC13036
适用于1/3″探测器的双远心镜头,放大倍率0.133 x,C接口
TC12036
适用于1/2″探测器的双远心镜头,放大倍率0.177 x,C接口
TC23036
适用于2/3″探测器的双远心镜头,放大倍率0.243 x,C接口
TC13048
适用于1/3″探测器的双远心镜头,放大倍率0.098 x,C接口
TC12048
适用于1/2″探测器的双远心镜头,放大倍率0.134 x,C接口
TC23048
适用于2/3″探测器的双远心镜头,放大倍率0.184 x,C接口

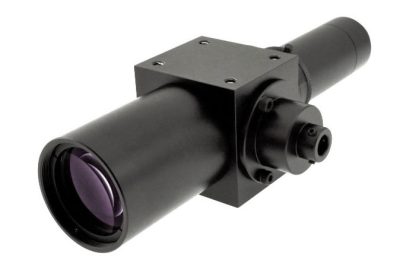

RT-TCL0300-F
0.300x 远心镜头,配有内置同轴照明器,最大支持2/3″探测器
RT-TCL0200-F
0.200x 远心镜头,配有内置同轴照明器,最大支持2/3″探测器
TC16M036
适配于对角线最大35 mm Full Frame探测器的远心镜头,放大倍率1.000x, F接口
TC16M036-Q
适配于对角线最大35 mm Full Frame探测器的远心镜头,放大倍率1.000x, M58x0.75 FD 6.56接口
TC16M048
适配于对角线最大35 mm Full Frame探测器的远心镜头,放大倍率0.750x, F接口
TC16M048-Q
适配于对角线最大35 mm Full Frame探测器的远心镜头,放大倍率0.750x, M58x0.75 FD 6.56接口
TC16M056
适配于对角线最大35 mm Full Frame探测器的远心镜头,放大倍率0.641x, F接口
TC16M056-Q
适配于对角线最大35 mm Full Frame探测器的远心镜头,放大倍率0.641x, M58x0.75 FD 6.56接口
TC12K064
适用于12k和16k线扫描相机的远心镜头,放大倍率0.960x,M72x0.75 FD 6.56 接口
RT-TCL0450-FU
0.450 x 远心镜头,配有内置同轴照明器,最大支持1"探测器
RT-TCL0300-FU
0.300 x 远心镜头,配有内置同轴照明器,最大支持1"探测器

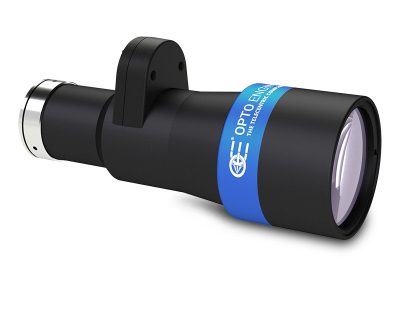

TCEL23036
用于2/3″传感器的远心镜头,带集成液体镜头,最大 0.243x
MC033X
适用于2/3″ ″尺寸的微距镜头, 放大倍率: 0.333x, C接口

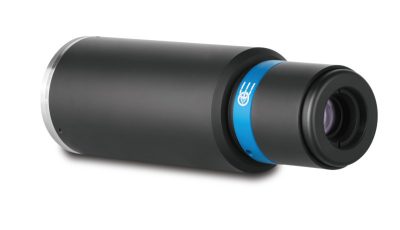

MC4K050X-F
适用于4k线扫描相机的微距镜头,放大倍率0.500x,F接口
MC4K050X-N
适用于4k线扫描相机的微距镜头,放大倍率0.500x,M42x1 FD 10.56接口
MC4K075X-F
适用于4k线扫描相机的微距镜头,放大倍率0.750x,F接口
MC4K075X-N
适用于4k线扫描相机的微距镜头,放大倍率0.750x,M42x1 FD 10.56接口

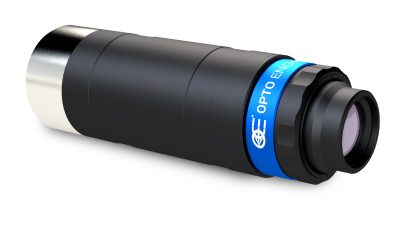

MC12K100X-R
