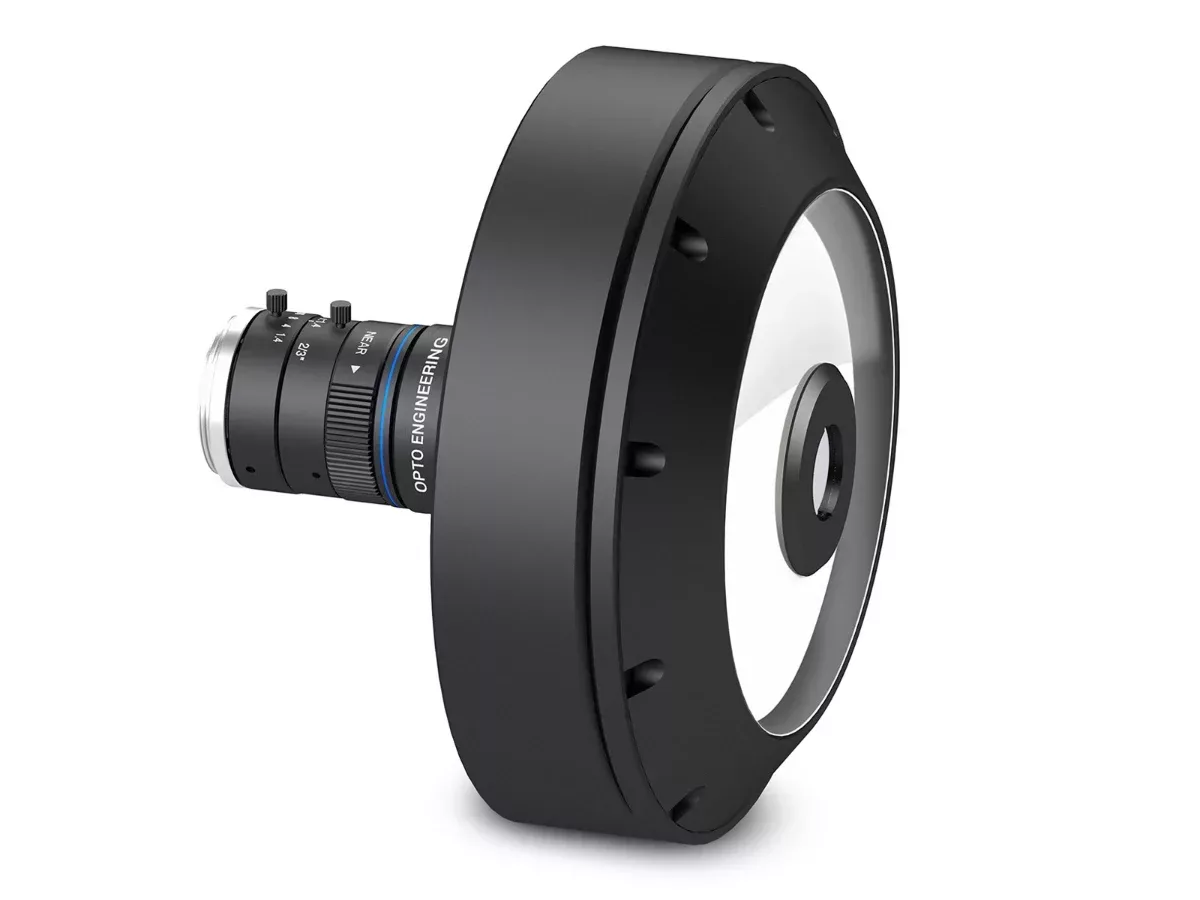

PCCD2M
参数
文件和下载
兼容产品
主要光学规格
像圈直径 (mm) 9.6
最小传感器尺寸 1"
视场(直径 x 高度)
最小长度 (1) (mm × mm) 7.5 x 4.2
中型 (1) (mm × mm) 35.0 x 24.2
最大量 (1, 2) (mm × mm) 75.0 x 2.5
先进的光学规格
最小物方的工作距离 (3) (mm) 50.5
中等物体的工作距离 (3) (mm) 9.2
最大物方的工作距离 (2, 3) (mm) 0.0
可视角度 (deg) 35
ƒ 值 (4) 1.4 - C
机械规格
接口 C
直径 (mm) 143.0
长度 (5) (mm) 113.8
重量 (g) 1002

最后更新 15 2月 2024

REACH

注释

  1. 有关可检测视场的完整信息,请参阅物镜的数据表
  2. 最大可检测视野是在工作距离为零的情况下给出的。根据不同的应用,工作距离大于零时,可检测物体的高度会相应降低。
  3. 工作距离:镜头最前端与物体之间的距离。
  4. 使用可变光圈可以改变光圈值。
  5. 从镜头最前端到相机法兰的长度。

订购信息

中国没有 PCCDL
为提高可靠性、功能性、设计或其他方面,所有产品规格及数据如有改动,恕不另行通知。照片和图片仅供说明之用。

技术文档

Product user guide
PCCDLFAT assembling

数据表

下载数据表

布局文件

DXF
IGS
PDF
STEP
SLDPRT
尽管已经全力制作制作了无错误的兼容性清单,但我们始终建议您在购买产品之前咨询 Opto Engineering® 技术支持部门其相容性。Opto Engineering® 不承担其任何相关责任。
ITA120-GM-10C
Area scan camera 4112 x 3008 MP, Sony IMX304, CMOS Global shutter, 1.1", Mono, 1 GigE, POE, C mount
ITA120-GC-10C
Area scan camera 4112 x 3008 MP, Sony IMX304, CMOS Global shutter, 1.1", Color, 1 GigE, POE, C mount
ITA204-GM-20C
Area scan camera 4512 x 4512 MP, Sony IMX541, CMOS Global shutter, 1.1", Mono, 1 GigE, POE, C mount
ITA204-GC-20C
Area scan camera 4512 x 4512 MP, Sony IMX541, CMOS Global shutter, 1.1", Color, 1 GigE, POE, C mount
ITA120-GM-11C-PL
Area scan camera 4112 x 3008 MP, Sony IMX253, CMOS Global shutter, 1.1", Polar Mono, 1 GigE, POE, C mount
ITA120-GC-11C-PL
Area scan camera 4112 x 3008 MP, Sony IMX253, CMOS Global shutter, 1.1", Polar Color, 1 GigE, POE, C mount
LTRN165R45
Ring LED illuminator, inner diameter 135.0 mm, oblique type, red, 630 nm
LTRN165G45
Ring LED illuminator, inner diameter 135.0 mm, oblique type, green, 525 nm
LTRN165B45
Ring LED illuminator, inner diameter 135.0 mm, oblique type, blue, 470 nm
LTRN165W45
Ring LED illuminator, inner diameter 135.0 mm, oblique type, white, 6300 K
LTRN165IR45
Ring LED illuminator, inner diameter 135.0 mm, oblique type, IR, 850 nm
LTRN165UV45
Ring LED illuminator, inner diameter 135.0 mm, oblique type, UV, 365 nm
LTRN245R35
Ring LED illuminator, inner diameter 143.0 mm, oblique type, red, 630 nm
LTRN245G35
Ring LED illuminator, inner diameter 143.0 mm, oblique type, green, 525 nm
LTRN245B35
Ring LED illuminator, inner diameter 143.0 mm, oblique type, blue, 470 nm
LTRN245W35
Ring LED illuminator, inner diameter 143.0 mm, oblique type, white, 6300 K
LTRN245IR35
Ring LED illuminator, inner diameter 143.0 mm, oblique type, IR, 850 nm
LTRN245UV35
Ring LED illuminator, inner diameter 143.0 mm, oblique type, UV, 365 nm
LTRNHP165R45
High power LED ring illuminators, oblique type, inner diam. 132.5 mm, red, 625 nm
LTRNHP165G45
High power LED ring illuminators, oblique type, inner diam. 132.5 mm, green, 525 nm
LTRNHP165B45
High power LED ring illuminators, oblique type, inner diam. 132.5 mm, blue, 475 nm
LTRNHP165W45
High power LED ring illuminators, oblique type, inner diam. 132.5 mm, white, 6200 K
CMHOPCCD
Clamping mechanics for PCCD lenses
RPOP series
RPOP series
PCCDLFAT
Interchangeable attachment for extra-wide PCCD field of view
