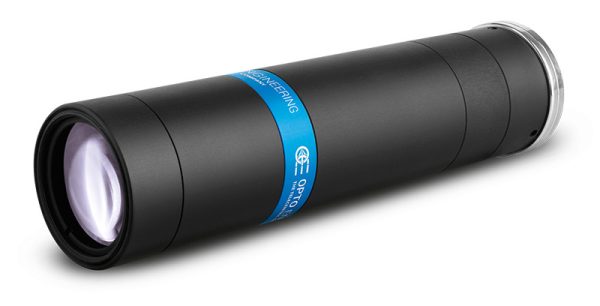

PCHI023-AF

参数

主要光学规格
像圈直径 (mm) 6.6
最大传感器尺寸 2/3″
视场(直径 x 高度)
最小长度 (mm × mm) 10.0 x 6.0
最大量 (mm × mm) 120.0 x 190.0
先进的光学规格
最小物方的工作距离 (1) (mm) 5.0
最大物方的工作距离 (1) (mm) 62.0
可视角度 (deg) 82
工作F值 (2) 8
聚焦 Liquid lens
液体透镜规格
液态镜头型号 EL-3-10
温度感应器 No
屈光度模式 No
响应时间 (ms) 1
设定时间 (ms) 4
电流范围 (mA) -120 to +120
生命周期(10%-90%正弦曲线) >1,000,000,000
连接器 HR10A-7R-6PB
机械规格
接口 C
长度 (3) (mm) 115.2
外径 (mm) 40.0
重量 (g) 264
环境指标
工作温度 (°C) 0-40
存储温度 (°C) 0-50
工作相对湿度 (%) 20-85, non condensing
安装 Indoor use only

最后更新 18 11月 2022

CE
ROHS
REACH
WEEE
UKCA
PATENTED

注释

  1. 工作距离:镜头最前端与物体之间的距离。
  2. 工作 f 值 (wf/N):镜头作为微距镜头使用时的实际 f 值。可根据需要提供更小光圈镜头。
  3. 从镜头最前端到相机法兰的长度。
为提高可靠性、功能性、设计或其他方面,所有产品规格及数据如有改动,恕不另行通知。照片和图片仅供说明之用。
必填项目
必填项目
必填项目
必填项目
必填项目
必填项目
必填项目
必填项目
最小长度:6 个字符
必填项目
必填项目

兼容产品

尽管已经全力制作制作了无错误的兼容性清单,但我们始终建议您在购买产品之前咨询 Opto Engineering® 技术支持部门其相容性。Opto Engineering® 不承担其任何相关责任。
LTRNHP075R45
大功率 LED 环形光源,倾斜款,内径为28.0 mm,red, 625 nm
LTRNHP075G45
大功率 LED 环形光源,倾斜款,内径为28.0 mm,green, 525 nm
LTRNHP075B45
大功率 LED 环形光源,倾斜款,内径为28.0 mm,blue, 475 nm
LTRNHP075W45
大功率 LED 环形光源,倾斜款,内径为28.0 mm,white, 6200 K
LTRN075R45
LED环形照明器,内径 28.0 mm,斜射类型,red, 630 nm
LTRN075G45
LED环形照明器,内径 28.0 mm,斜射类型,green, 525 nm
LTRN075B45
LED环形照明器,内径 28.0 mm,斜射类型,blue, 470 nm
LTRN075W45
LED环形照明器,内径 28.0 mm,斜射类型,white, 6300 K
LTZZO130-75-3-W-24V
LED 低角度环形光源,3 排 LED,外径 131 mm,75°,white, 6300 K,24V
LTZZO130-75-3-R-24V
LED 低角度环形光源,3 排 LED,外径 131 mm,75°,red, 630 nm,24V
LTZZO130-75-3-G-24V
LED 低角度环形光源,3 排 LED,外径 131 mm,75°,green, 525 nm,24V
LTZZO130-75-3-B-24V
LED 低角度环形光源,3 排 LED,外径 131 mm,75°,blue, 470 nm,24V
LT3RZF080-60-1-W-24V
LED环形光源,1排LED,外径81.0 mm, 60°, white, 6300 K, 24V
LT3RZF080-60-1-R-24V
LED环形光源,1排LED,外径81.0 mm, 60°, red, 630 nm, 24V
LT3RZF080-60-1-G-24V
LED环形光源,1排LED,外径81.0 mm, 60°, green, 525 nm, 24V
LT3RZF080-60-1-B-24V
LED环形光源,1排LED,外径81.0 mm, 60°, blue, 470 nm, 24V
LTLAB2-W
漫射频闪小角度环形照明器 - 中等尺寸、高功率、白色
LTLAB2-G
漫射频闪小角度环形照明器 - 中等尺寸、高功率、绿色
LTLAB2-R
漫射频闪小角度环形照明器 - 中等尺寸、高功率、红色
LTZGK070-45-3-R-24V
LED 环形光源 3 排 LED, 直径 70.0 mm, 45° , red, 630 nm,24 V
LTZGK070-45-3-G-24V
LED 环形光源 3 排 LED, 直径 70.0 mm, 45° , green, 525 nm,24 V
LTZGK070-45-3-B-24V
LED 环形光源 3 排 LED, 直径 70.0 mm, 45° , blue, 470 nm,24 V
LTZGK070-45-3-W-24V
LED 环形光源 3 排 LED, 直径 70.0 mm, 45° , white, 6300 K,24 V
COE-023-M-USB-060-IR-C

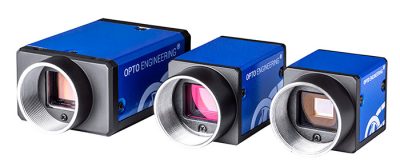

面扫描相机 IMX249, CMOS, Global shutter, 1920 x 1200, 2.3 MP, 5.9 μm, 1/1.2", Mono, 41.0 fps, USB 3.0, C-接口, AR滤光片
COE-023-C-USB-060-IR-C
面扫描相机 IMX249, CMOS, Global shutter, 1920 x 1200, 2.3 MP, 5.9 μm, 1/1.2", Color, 40.0 fps, USB 3.0, C-接口, IR cut滤光片
COE-023-M-POE-060-IR-C
面扫描相机 IMX249, CMOS, Global shutter, 1920 x 1200, 2.3 MP, 5.86 μm, 1/1.2", Mono, 41.0 fps, 1 GigE, POE, C-接口, AR滤光片
COE-023-C-POE-060-IR-C
面扫描相机 IMX249, CMOS, Global shutter, 1920 x 1200, 2.3 MP, 5.86 μm, 1/1.2", Color, 41.0 fps, 1 GigE, POE, C-接口, IR cut滤光片
CB 系列
CB 系列
电缆
CBGPIO6PMF-3M
6 芯 Hirose 公-母模制连接器电缆,3 m

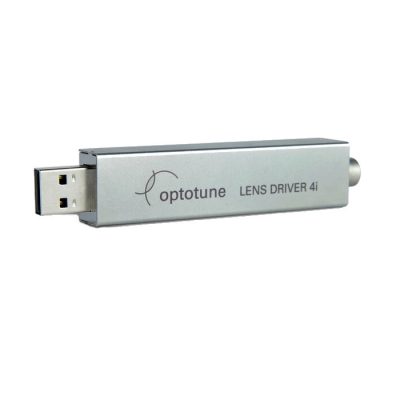

RT-EL-E-4i
